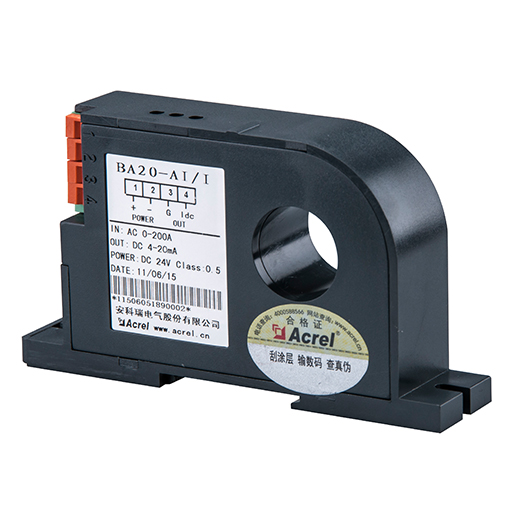

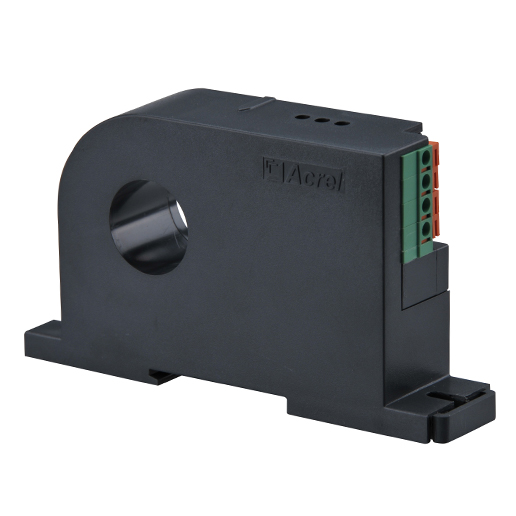

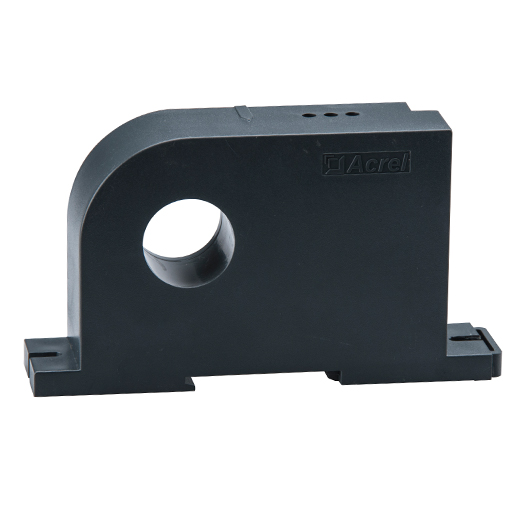

產品簡介:BA系列產品應用電磁感應原理,對電網中的交流電流進行實時測量,將其隔離變換為標準的直流信號輸出。
功能:
BA系列產品應用電磁感應原理,對電網中的交流電流進行實時測量,將其隔離變換為標準的直流信號輸出。
應用范圍:
應用于工業自動化領域。
訂貨范例:
具體型號:BA10-AI/I
技術要求:輸入電流AC 0-50A;輸出DC 4-20mA;穿孔φ10mm;準確級0.5。
通訊協議:無
輔助電源:DC24V
型號
|
功能
|
穿孔
|
輸入標稱值范圍
|
BA05-AI/I(V)
|
對交流0-10A電流信號采集,隔離變送輸出4-20mA或0-5V DC信號
|
Φ5
|
AC0~(0.5~10)A
|
BA05-AI/I(V)-T
|
采用真有效值測量,對交流0-10A電流信號采集,隔離變送輸出4-20mA或0-5V DC信號
|
BA10-AI/I(V)
|
對交流0-50A電流信號采集,隔離變送輸出4-20mA或0-5V DC信號
|
Φ10
|
AC0~(8~50)A
|
BA10-AI/I(V)-T
|
采用真有效值測量,對交流0-50A電流信號采集,隔離變送輸出4-20mA或0-5V DC信號
|
BA20-AI/I(V)
|
對交流0-200A電流信號采集,隔離變送輸出4-20mA或0-5V DC信號
|
Φ20
|
AC0~(40~200)A
|
BA20-AI/I(V)-T
|
采用真有效值測量,對交流0-200A電流信號采集,隔離變送輸出4-20mA或0-5V DC信號
|
BA50-AI/I(V)
|
對交流0-600A電流信號采集,隔離變送輸出4-20mA或0-5V DC信號
|
Φ50
|
AC0~(60~600)A
|
BA50-AI/I(V)-T
|
采用真有效值測量,對交流0-600A電流信號采集,隔離變送輸出4-20mA或0-5V DC信號
|
BA50L-AI/I
|
對配電中的0-1A漏電流進行實時測量,隔離輸出4-20mA或0-5V DC信號
|
Φ50
|
AC0~(0.1~1)A(有源剩余電流傳感器)
|
外形尺寸
BA05
BA10
BA20
BA50
接線方式
1 —— + 電源正極(注意電源正極與地不可接反)
2 —— - 電源地
3 —— G(電流輸出負極,可與電源共地)
4 —— IDC(電流輸出正極),VDC(電壓輸出正極)
安裝示意
導軌安裝
選擇適合的地方安裝標準 DIN35mm 導軌,將 BA 傳感器安裝到導軌上即可;
螺絲固定安裝
在柜體底板上,選擇適合的地方開兩個與所安裝傳感器固定孔位置相對應的螺紋孔; 將傳感器放置后安裝定位螺釘(順時針)。
