懷化高鐵南站前廣場電力監控系統
基本信息：
項目名稱：懷化高鐵南站前廣場電力監控系統
項目地點：懷化
實施時間：2015年6月
項目地點：懷化
實施時間：2015年6月
項目簡介：

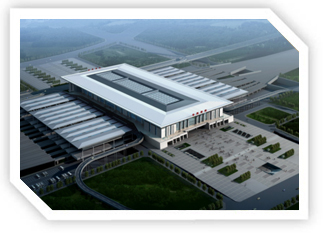

懷化南站位于湖南省懷化市鶴城區湖天南大道的南端東側，是滬昆高鐵、懷邵衡快鐵的和張吉懷高鐵（計劃2016年底開工）的樞紐車站。車站設滬昆、懷邵衡兩場，5個站臺14條股道，總面積約17.2萬平方米，投資約20億元，其中站房面積14930.6平方米，投資6.91億元。于2014年12年16日正式開通運營。

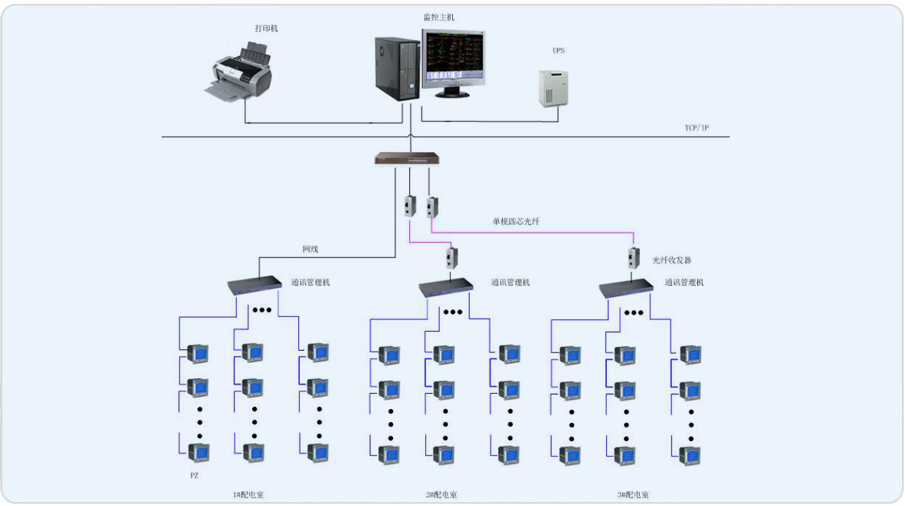

本項目的電力監控系統，可以實現對高鐵內低壓配電回路的實時監控，有利于電能管理。另一方面，電力監控系統不僅能夠準確的表示出回路的用電狀況，它還具備網絡通訊等功能，能夠與計算機、串口服務器等設備進行組合，及時的顯示高鐵內各個配電回路的運作狀態，當電力系統的負載越標時，電力監控系統能夠迅速報警，發出語音提示。另外，電力監控系統還能夠生成報表、曲線圖等統計信息，便于有關人員分析樓內各部分的用電狀況，從而保證人員的生命安全，提高商業人員的工作效率。
系統實現的功能：
1.實時數據采集 通過現場控制層單元實時采集現場各種模擬量、開關量、脈沖量及溫度量、電度抄表等；
2.數據處理 對實時數據進行統計、分析、計算，產生生產用戶所需的電壓合格率、有功、無功、電流、總負荷、功率因數、電量日/月/年最大值、最小值及時間、日期、負荷率、數字輸入狀態量邏輯運算值等，設備正常/異常變位次數并加以區分等；
3.報表管理 系統運行的實時信息可以按運行需要的時間間隔記錄并按報表格式顯示和打印。不同時段和全天的實時數據及其統計值，并能查詢系統一年內的任意的日報表；
4.人機界面 監控系統提供豐富、友好的人機界面，供運行人員對配電線路進行監視和控制；
5.圖形顯示 全部設備的位置狀態、變位信息、保護設備動作及復歸信息、直流系統及所用變系統的信息、各測量值的實時數據、各種告警信息、計算機監控系統的狀態信息。
