上海徐工工程機械有限公司電力監控系統
基本信息：
項目名稱：上海徐工工程機械有限公司電力監控系統
項目地點：上海
實施時間：2016年7月
項目地點：上海
實施時間：2016年7月
項目簡介：
上海徐工位于上海臨港奉賢園區。主要生產制造挖掘機、推土機、大型起重機械以及面對海外的主機和關鍵結構件，還將建設研發和銷售服務中心，后續發展港口機械、海工裝備等戰略性產業主機和核心零部件。項目全部建成后上海制造基地將作為徐工集團面向海外的窗口，發展全新的產業和產品以支撐徐工3000億元的戰略目標。安科瑞電氣股份有限公司于2016年7月承接了上海徐工工程機械有限公司電力監控系統的設計與實施，旨在通過該系統實現上海徐工工程機械有限公司電力系統的集中管理和檢測，實現遠程智能化配電系統。

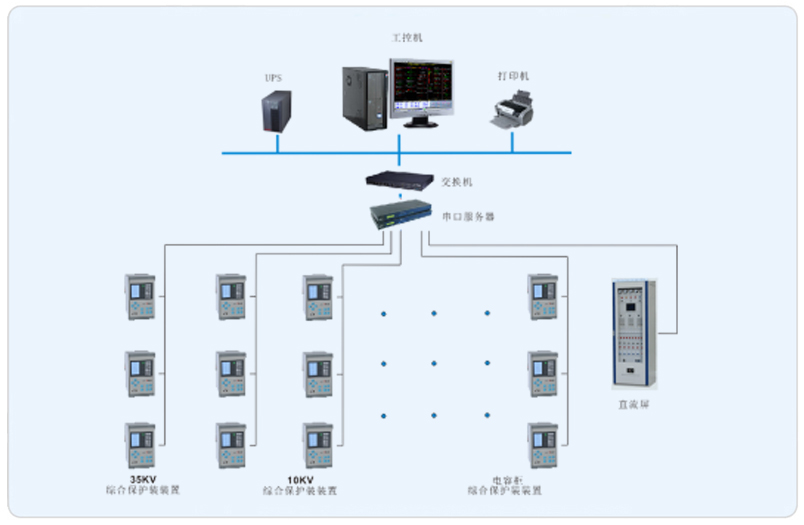

本項目有兩路35KV電源進線，經兩臺12500KVA變壓器變壓為10KV對項目進行供電，系統采用Acrel-2000型電力監控系統，整個系統采用網絡分布式結構，監控主機2層變電所值班室，綜合保護裝置、直流屏、多功能儀表等設備采用RS485總線組網接入變配電站內的數據采集器，進而接入變電站值班室電力監控主機。該項目實現了上海徐工工程機械有限公司變電站電力系統的智能管理。
系統實現的功能：
1.實現了各類用電設備的一次系統圖顯示、各回路實時電參量遙測、遙信，重要回路電能報表、直觀地顯示低壓系統各回路的運行狀況。
2.各回路三相電流、電壓、功率、頻率、電能數據、斷路器隔離開關、地刀等合、分狀態等查詢、打印及導出。
3.重要回路電能按時間短進行查詢計算、打印、導出。
4.各進線回路及重要出線回路電流負荷趨勢曲線歷史記錄查詢。
5.各回路通訊狀態實時顯示。
6.35KV高壓柜遙控分合閘。
