數據中心精密配電管理系統解決方案
1、概述
隨著數據中心的迅猛發展，數據中心的能耗問題也越來越突出，有關數據中心的能源管理和供配電設計已經成為熱門問題，高效可靠的數據中心配電系統方案，是提高數據中心電能使用效率，降低設備能耗的有效方式。要實現數據中心的節能，首先需要監測每個用電負載，而數據中心負載回路非常的多，傳統的測量 儀表無法滿足成本、體積、安裝、施工等多方面的要求，因此需要采用適用于數據中心集中監控要求的多回路監控裝置。
2、參考標準
GB50174 《數據中心設計規范》
TIA942 《數據中心通信基礎設施標準》
GB51409 《數據中心綜合監控系統工程技術標準》
DB31/T1302《數據中心能耗在線監測技術規范》
CDCC 《數據中心監控系統技術白皮書》
3、配置方案
安科瑞交流精密配電監控裝置系列是專門針對于數據中心服務器電源管理設計的測量裝置。該裝置設計小巧，能夠?qū)?A+B 兩路進線和 96或192路出線的全電參量參數、輸入輸出開關及防雷器狀態等實時監測， 所有測量通道的告警閾值均可單獨設定，出線越限事件立即觸發系統聲光告警，在傳統儀表的體積上實現了監控回路的高度集成。如典型配電圖。

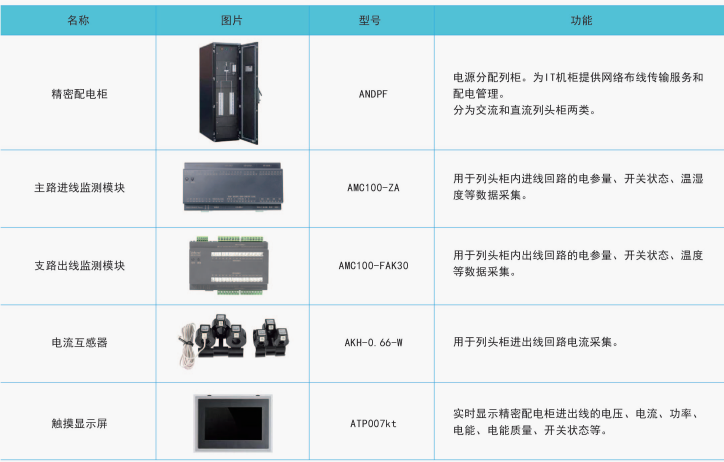

推薦配置
4、系統結構
系統采用本地安裝，通過列頭柜觸摸屏具體查看及分析。
5、本地觸摸屏系統功能
● 主路參數
觸摸屏開啟后的第一個界面為主路參數界面，如果有多路進線，可點擊右下角的按鈕切換查看其它進線的參數。

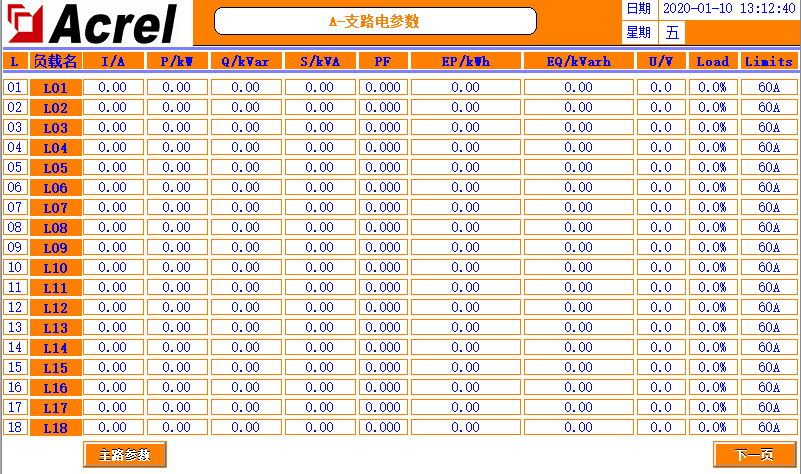

● 支路參數
在主路參數界面點擊“支路參數”進入。如果有多排出線，先在主路參數界面進入對應的主路，再點擊“支路參數”。
